DCU

  • 데이터집중장치(DCU)모뎀간 HPGP1)PLC 통신
  • DCUPLC 모뎀 구간 128-bit AES 암호화 기능 지원
  • 서버DCU 구간 Application 레벨 ARIA-128-GCM 인증암호 기능 지원
  • 400대 이상의 전력량계와 통신
  • 변압기 부하감시 기능 지원 (TDU22)내장) [선택]

정면

  • DCU
    (주상/지상)

측면

  • 주상용
  • 지상용
모델명
TKQD_PT40 / TKQD_PN40 / TKQD_GT40 / TKQD_GN40
사이즈
118(W) * 70(H)mm

주상용

C310(W) * 420(H) * 180(D)mm

지상용

C310(W) * 130(H) * 420(D)mm
상세스펙
  • 내용
  • PLC 규격 Home Plug Green PHY Ver 1.1 PLC Chip QCA6411 주파수 영역 2MHz – 30MHz 변조 방식 OFDM Dynamic RX Range 85dB Transmit Notch Filter Programmable Security AES 128 Bits Robust 모드 지원
  • 최소 100m 이상 지원
  • 3상 4선식 지원 3-Phase Magnetic coupling 지원
  • DC 전압 +12V, +3.3V
  • 1) Home Plug Green PHY (HPGP): The Standards for a Smart Grid

    2) TDU: Transformer Diagnostic Unit

    PLC 모뎀

    • 데이터집중장치(DCU)모뎀간 HPGP PLC 통신
    • DCU모뎀간 HPGP PLC 통신
    • DCU전력량계간 프로토콜 중계
    • 128-bit AES 암호화 기능 지원
    • 모뎀E/G/EA-type 전력량계와 RS-485 통신
    • 모뎀P-type 전력량계와 IrDA(적외선) 통신

    제품사진

    • E-type
    • G-type
    • EA-type
    • P-type
    모델명
    TKQM_E40 / TKQM_G40 / TKQM_EA40 / TKQM_P40
    상세스펙
  • 내용
  • Home Plug Green PHY Specifications Ver 1.1

    (Home Plug Powerline Alliance, 2012)

  • 주위온도 -25-55℃에서 정상동작
  • 85dB 감쇄 환경에서 DCU통신

    (72byte 패킷 전송에러율 0.1% 이하)

  • 최소 100m 이상 지원
  • 128bit AES 지원
  • PLC Chip QCA7000 주파수 영역 2 MHz – 28 MHz 변조 방식 OFDM Dynamic RX Range 85dB Addressing IEEE 802.3 MAC Repeating 기능 지원 가능
  • ROBO Mode 3단계 (x2, x4, x5) 물리계층 / UDP 10 Mbps / 5 Mbps
  • DC 전압 + 12V, + 3.3V 소비전력 2.5 Watt Max Protection G-Type: 6kV
  • LTE 모뎀

    태양광 발전량을 주기적으로 수집하여 LTE 무선망을 통해 전송 하고,
    태양광대여사업 전용 운영시스템을 통해 발전량 정보 등 을 제공.

    • 4G LTE Band1 및 Band5 지원, 3G WCDMA, HSPA+ 지원
    • 메인 안테나 및 서브안테나(MISO) 장착
    • USIM 카드 슬롯 (Push to Push type)
    • USB C-type를 통한 모뎀 정보 확인 및 디버깅
    • LED를 통한 전원, LTE 망 접속, 무선신호세기, 485통신 상태 등 표시

    제품사진

    • E-type
    • G-type
      (2020년 출시)
    모델명
    TKSL_LGE1 / TKSL_LGG1
    사이즈 & 무게

    사이즈

    100(W) X 63.2(H) X 39.3(D)mm

    무게

    178g
    상세스펙
  • 내용
  • LTE (Band1) 1920 – 1980 (UL), 2110 – 2170 (DL) LTE (Band5) 824 – 249 (UL), 869 - 894 (DL)
  • Up to 10 Mbps downlink, 5 Mbps uplink
  • QPSK : 최대 23dBm ±2.7dB
  • -40ºC ~+85ºC / 0%~ 85%
  • -40ºC ~+85ºC / 0% ~ 85%
    • ·
    • 일일보고

      정기검침 및 검침데이터 보고 (1회/일)

    • ·
    • 주기보고

      LP검침 및 검침데이터 보고 (1회/시간)

    • ·
    • 일일리셋

      일일 정기 리셋 (1회/일)

    • ·
    • 원격모뎀 제어기능

      수동업그레이드, 단말 리셋, 미터 및 모뎀 정보 조회, 검침일 설정, 검침 주기 설정, 이벤트 Log 및 조회 등

    • ·
    • FOTA

      자동 (일일리셋 전 최신F/W 확인 후)

  • 가로등 제어시스템

    가로등 조명의 스케쥴에 따른 On/off 제어 기능과 더불어 가로등 운영 데이터 수집(전력, 네트워크 등),
    상태 관리, 유지보수 시기 예측 기능을 지원하는 장치임. 기존의 가로등 (LED)와 호환되며, 조명제어기와 데이터 집중 장치로 구성 됨.

    제품사진

    • 데이터집중장치
      (DCU)

    제품사진

    • 조명 제어기
      (Controller)

      Single type

      dual type

    • 조명 제어기
      (Controller)

      NEMA Standard type

    모델명
    DCU : TIPS-ATD
    조명 제어기 : TIPS-ATS, TIPS-ATD, TIPS-ATN
    사이즈
    84 x 84 x 106(mm)
    상세스펙
  • 내용
  • IEC 61000-2/3/4/5/6 (Surge protection, ESD, FTB, CI) Class 2 Meter accuracy as IEC 62053-21 ANSI C136.4 connection
  • 2KB Memory
  • AC 176/264V
  • 온도 - 40℃ -+70℃ 습도 10 - 100% 진입장벽 IP 65
    • On-off 제어

      가로등 원격 제어

    • 조명 제어

      가로등의 밝기 조절

    • 상태체크

      가로등 상태, 에너지 소비, 전압 및 전류 체크

    • 스케줄링

      가로등 켜기 및 끄기, 밝기 등과 같은 예정된 제어

    • 데이터 보고서

      에너지 소비량 분석 및 보고 등

    • 알람

      가로등 고장 및 응답 없음에 대한 알람 표시

    • 저장공간

      각 장비의 작동 이력, 상태 및 관련 데이터 기록

    • 환경 데이터 (선택 사항)

      온도, 습도 등과 같은 대기 환경 데이터의 데이터 수집

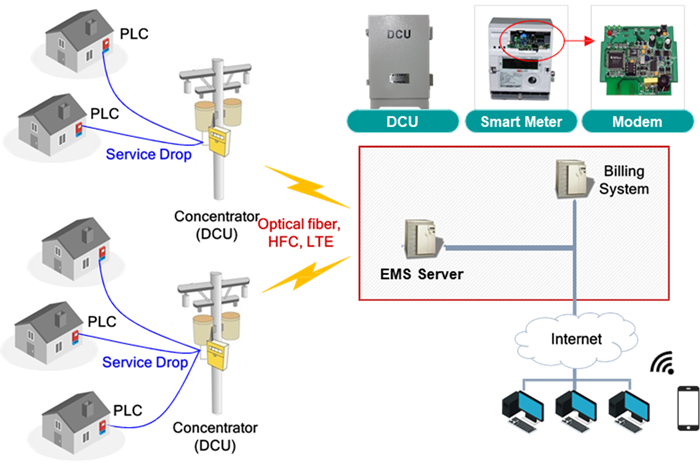

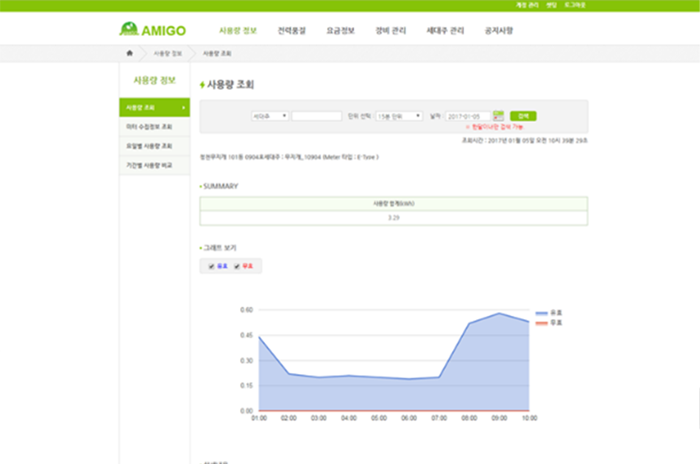

    EMS 솔루션

    EMS (Energy Management Server)는 가정에 설치된 스마트 전력량계로부터
    전력사용량, 전력 품질, 알람 등 데이터를 수신 및 저장, 일부 가공하여 전력사 서버로 전송하는 시스템으로,
    다양한 타입의 통계자료로 재가공하여 효율적인 배전망 관리를 가능하게 하는 시스템임

  • Product Specs
  • Window Server / Linux OS 운용 ORACLE Data Base 운영 수용가 고객 정보를 저장하는 고객 DB 구성 설치 AMI 장비 관리를 위한 DB 구성 위치정보 DB 구성 검침 데이터 저장 DB 구성 전력품질 데이터 저장 DB 구성 요금제 DB 구성 등

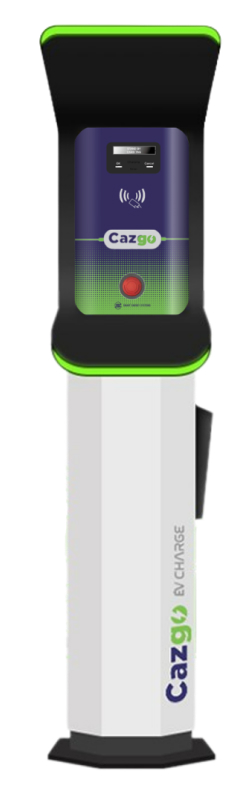

  • 전기차 완속 충전기

    • OCPP 1.6 지원
    • 터치기능 지원
    • LED 충전상태 표시 기능 지원
    • 안전기능 내장
    • 벽부형/스탠드형 거치 가능
    • 외부 오염 방지(IP55)
    상세스펙
    모델 : 단상 7kW EV 충전기
  • 설명
  • TEVS10-K07
  • 터치 버튼
  • OLED(2.93inch)
  • 단상 AC220V ~230V / 50 ~ 60Hz
  • 단상 AC220V ~230V / 50 ~ 60Hz
  • 작동온도 -25°C ~ +55°C, 습도 95%
  • 7kW(32A) / 60Hz
  • OCPP 1.6지원
  • Surge 보호 기능, 누전 차단
  • IP55
  • 1000 Pulse/kwh
  • ±1%
    • ·
    • AC5핀 Type 1, 5.5m - SAEJ1772

    • ·
    • AC 7핀 Type2, 5.5m -IEC/EN 62196.1-2014, IEC/EN62196.2-2017

    • ·
    • AC 230V, 40A / A Type

    • ·
    • IEC/EN61008-1, IEC/EN 62423

  • KC, 형식승인
  • 235(W)mm x 364(H)mm x 154(D)mm
  • 구입 후 1년
